उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एएसटीएम ए335 पी91 सीमलेस मिश्र धातु-स्टील पाइप | आयुध डिपो: | 12मिमी-620मिमी |
|---|---|---|---|
| दीवार की मोटाई: | 0.25मिमी-45मिमी | लंबाई: | 1000 मिमी -2000 मिमी |
| आकार: | गोल | मानक: | एएसटीएम, तो ऐसी, जिस, दीन, एन, जीबी |
| प्रमाणन: | CE, ISO, BV, SGS | तकनीक: | निर्बाध |
| नमूना: | अनुमत | आवेदन: | मशीनरी |

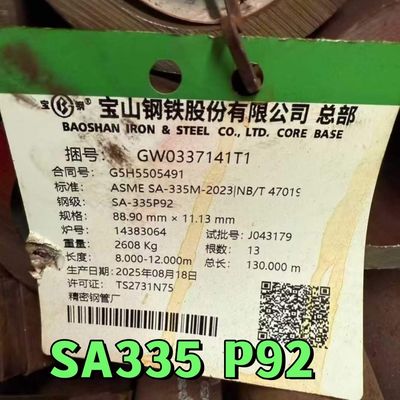

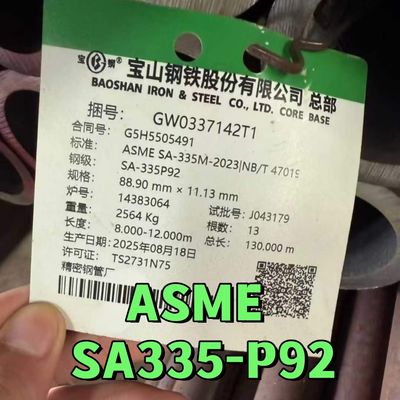

| प्रमुखता देना: | ASME A335 P92 सीमलेस स्टील पाइप,उच्च तापमान वाले फेरीटिक मिश्र धातु पाइप,ठंडे ढंग से खींचा गया निर्बाध पाइप 89 मिमी |
||
सामग्री: मिश्र धातु स्टील
उत्पादन विधि: ठंडा खींचा
आकारः OD:10-90 मिमी
WT: 1-10 मिमी
अनुप्रयोग: बॉयलर, हीट एक्सचेंजर, सुपरहीटर आदि।
तकनीकी पैरामीटर
| उत्पाद का नाम | उच्च तापमान सेवा के लिए ASTM A335 सीमलेस फेरीटिक मिश्र धातु-स्टील पाइप | |
| मानक | एएसटीएम ए३३५ | |
| ग्रेड (सामग्री) | P1, P2, P5, P5b, P5c, P9, P11, P12, P15, P21, P22, P23, P91, P92, P122, P911 | |
| व्यास सीमाओं के बाहर | 10mm-90mm (DN6-DN80) | |
| दीवार मोटाई की सीमाएँ | 1 से 10 मिमी | |
| लम्बाई (विमर्श योग्य) | 20 फीट कंटेनर के लिए | 4.8m-5.8m |
| 40 फीट कंटेनर के लिए | 4.8m-12m | |
| सबसे आम विकल्प | यादृच्छिक लंबाई ((5-7m या 10-12m) | |
| पाइप का प्रकार | ठंडे ढंग से खींचा, निर्बाध | |
| पाइप अंत | 6-60 मिमी सादा अंत; 60-127 मिमी सादा अंत या बेवेल्ड अंत | |
| हमारे फायदे | ·विविध उत्पाद (इस्पात पाइप, पाइप फिटिंग, अन्य फिटिंग) | |
| ·हमारी कंपनी द्वारा किसी भी तीसरे पक्ष के निरीक्षण को स्वीकार किया जाता है। | ||
| ·उपहार, वितरण, सेवा के बाद त्वरित प्रतिक्रिया। | ||
| ·प्रोजेक्ट अनुप्रयोग के लिए पाइप और ट्यूब समाधान पर ध्यान केंद्रित करें। | ||
| न्यूनतम आदेश मात्रा | 6 मीटर | |
उच्च तापमान सेवा के लिए निर्बाध फेरीटिक मिश्र धातु-चीनी पाइप के लिए एएसटीएम ए 335 मानक विनिर्देश
ASTM A335 मानक को A 335/A 335M के निश्चित पदनाम के तहत जारी किया जाता है; पदनाम के तुरंत बाद की संख्या मूल रूप से अपनाए जाने के वर्ष या, संशोधन के मामले में,अंतिम संशोधन का वर्षकोष्ठक में एक संख्या अंतिम पुनः अनुमोदन के वर्ष को दर्शाती है। एक शीर्ष चिह्न पिछले संशोधन या पुनः अनुमोदन के बाद एक संपादकीय परिवर्तन को दर्शाता है।
1.1यह विनिर्देश उच्च तापमान सेवा के लिए नियत नाममात्र (औसत) दीवार सीमलेस मिश्र धातु स्टील पाइप को कवर करता है (मोटे 1) इस विनिर्देश के अनुसार आदेशित पाइप झुकने के लिए उपयुक्त होना चाहिए,फ्लैंगिंग (वनस्टोनिंग), और इसी तरह के मोल्डिंग ऑपरेशंस, और फ्यूजन वेल्डिंग के लिए। चयन डिजाइन, सेवा की स्थिति, यांत्रिक गुणों और उच्च तापमान विशेषताओं पर निर्भर करेगा।
नोट 1 ए अनुलग्नक X1 में पाइप के आकार और दीवार मोटाई की सूची दी गई है जो वर्तमान वाणिज्यिक अभ्यास के अनुसार प्राप्त की जा सकती है।
1.2 फेरीटिक स्टील्स के कई ग्रेड (नोट 2) शामिल हैं। उनकी संरचनाएं तालिका 1 में दी गई हैं।
इस विनिर्देश में एफ़ेरिटिक स्टील्स को निम्न और मध्यवर्ती मिश्र धातु वाले स्टील्स के रूप में परिभाषित किया गया है जिनमें 10% तक क्रोमियम शामिल है।
1.3 वैकल्पिक प्रकृति के अतिरिक्त आवश्यकताएं (S1 से S7) प्रदान की गई हैं। इन अतिरिक्त आवश्यकताओं के लिए अतिरिक्त परीक्षण करने की आवश्यकता होती है और यदि वांछित हो,इस तरह के परीक्षणों की आवश्यक संख्या के साथ आदेश में कहा जाना चाहिए.
1.4 इंच-पाउंड इकाइयों या एसआई इकाइयों में दिए गए मूल्यों को अलग से मानक माना जाना चाहिए। पाठ के भीतर, एसआई इकाइयों को कोष्ठक में दिखाया गया है।प्रत्येक प्रणाली में दिए गए मूल्य सटीक समकक्ष नहीं हैंइसलिए, प्रत्येक प्रणाली का उपयोग दूसरे से स्वतंत्र रूप से किया जाना चाहिए। दो प्रणालियों के मानों को मिलाकर विनिर्देश के अनुरूप नहीं हो सकता है।इंच-पाउंड इकाइयों को लागू किया जाएगा जब तक कि इस विनिर्देश के "एम" पदनाम को आदेश में निर्दिष्ट नहीं किया गया है.
नोट 3Αइस मानक में पारंपरिक शब्दों जैसे कि "नाममात्र व्यास", "आकार" और "नाममात्र आकार" के स्थान पर आयाम रहित नामकरणकर्ता NPS (नाममात्र पाइप आकार) रखा गया है।
| ग्रेड | सी | एमएन | पी | एस | हाँ | मो |
| पी1 | 0.10-0.20 | 0.30-0.80 | 0.025 | 0.025 | 0.10-0.50 | 0.44-0.65 |
| पी2 | 0.10-0.20 | 0.30-0.61 | 0.025 | 0.025 | 0.10-0.30 | 0.44-0.65 |
| पी5 | 0.15 अधिकतम | 0.30-0.60 | 0.025 | 0.025 | 0.50 अधिकतम | 0.45-0.65 |
| पी5बी | 0.15 अधिकतम | 0.30-0.60 | 0.025 | 0.025 | 1.00-2.00 | 0.45-0.65 |
| पी5सी | 0.12 अधिकतम | 0.30-0.60 | 0.025 | 0.025 | 0.50 अधिकतम | 0.45-0.65 |
| P9 | 0.15 अधिकतम | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 0.90-1.10 |
| पी11 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-1.00 | 0.44-0.65 |
| पी12 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.50 अधिकतम | 0.44-0.65 |
| पी15 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 1.15-1.65 | 0.44-0.65 |
| पी21 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 अधिकतम | 0.80-1.06 |
| पी22 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 अधिकतम | 0.87-1.13 |
| पी23 | 0.04-0.10 | 0.10-0.60 | 0.030 अधिकतम | 0.010 अधिकतम | 0.50 अधिकतम | 0.05-1.30 |
| यांत्रिक गुण | पी1, पी2 | पी12 | पी23 | P91 | P92,P11 | पी122 |
| तन्य शक्ति | 380 | 415 | 510 | 585 | 620 | 620 |
| उपज शक्ति | 205 | 220 | 400 | 415 | 440 | 400 |
| ताप उपचार |
ए / एन + टी
|
एन + टी / क्यू + टी
|
एन + टी
|
पाइप या तो गर्म समाप्त हो सकता है या नीचे दिए गए समाप्त गर्मी उपचार के साथ ठंडा खींचा जा सकता है।
| ग्रेड | ताप उपचार का प्रकार P5, P9, P11, और P22 |
सामान्य तापमान सीमा F [C] | सबक्रिटिकल एनीलिंग या टेम्परिंग तापमान सीमा F [C] |
| A335 P5 (b,c) | पूर्ण या आइसोथर्मल एनील | ||
| सामान्य और संयम | ***** | 1250 [675] | |
| सबक्रिटिकल एनेल (केवल P5c) | ***** | 1325 ₹ 1375 [715 - 745] | |
| A335 P9 | पूर्ण या आइसोथर्मल एनील | ||
| सामान्य और संयम | ***** | 1250 [675] | |
| A335 P11 | पूर्ण या आइसोथर्मल एनील | ||
| सामान्य और संयम | ***** | 1200 [650] | |
| A335 P22 | पूर्ण या आइसोथर्मल एनील | ||
| सामान्य और संयम | ***** | 1250 [675] | |
| A335 P91 | सामान्य और संयम | १९००-१९७५ | १३५०-१४७० |
| बुझाना और गरम करना | १९००-१९७५ | १३५०-१४७० |
अनुप्रस्थ या अनुदैर्ध्य तनाव परीक्षण और समतल परीक्षण, कठोरता परीक्षण या झुकने का परीक्षण
एक बैच प्रकार की भट्ठी में गर्मी से इलाज सामग्री के लिए, परीक्षण प्रत्येक इलाज किए गए लोट से पाइप के 5% पर किया जाना चाहिए। छोटे लोट के लिए, कम से कम एक पाइप का परीक्षण किया जाना चाहिए।
निरंतर प्रक्रिया द्वारा गर्मी से इलाज की गई सामग्री के लिए, परीक्षण पर्याप्त संख्या में पाइपों पर किए जाने चाहिए, जो कि लोट का 5% है, लेकिन किसी भी मामले में 2 पाइपों से कम नहीं।
कठोरता परीक्षण के लिए नोट्सः
P91 की कठोरता 250 HB/265 HV [25HRC] से अधिक नहीं होनी चाहिए।
झुकने के परीक्षण के लिए नोट्सः
जिन पाइपों का व्यास एनपीएस 25 से अधिक है और जिनकी व्यास से दीवार मोटाई का अनुपात 7.0 या उससे कम है, उनके लिए समतल परीक्षण के बजाय झुकने के परीक्षण के अधीन किया जाना चाहिए।
अन्य पाइप जिनका व्यास एनपीएस 10 के बराबर या उससे अधिक है, उन्हें खरीदार की स्वीकृति के अधीन, समतलता परीक्षण के स्थान पर झुकाव परीक्षण दिया जा सकता है।
झुकने के परीक्षण के नमूनों को घुमावदार भाग के बाहरी भाग पर दरार के बिना 180 के माध्यम से कमरे के तापमान पर झुकाया जाना चाहिए।
मोड़ का आंतरिक व्यास 25 मिमी होना चाहिए।
पाइप की प्रत्येक लंबाई को हाइड्रो परीक्षण किया जाना चाहिए, विनिर्माण के विकल्प पर विनाशकारी विद्युत परीक्षण का उपयोग किया जा सकता है।
इस विनिर्देश के तहत सामग्री के लिए आदेशों में, आवश्यकतानुसार, वांछित सामग्री का पर्याप्त रूप से वर्णन करने के लिए निम्नलिखित शामिल होना चाहिएः
| मात्रा | फीट, मीटर या लंबाई की संख्या |
| सामग्री का नाम | निर्बाध मिश्र धातु स्टील पाइप |
| ग्रेड | P5, P9, P11, P22, P91 |
| निर्माण | गर्म परिष्कृत या ठंडा खींचा |
| निम्न में से किसी एक का उपयोग करके आकारः | |
| एनपीएस और अनुसूची संख्या | |
| बाहरी व्यास और नाममात्र दीवार मोटाई | |
| बाहरी व्यास और न्यूनतम दीवार मोटाई | |
| आंतरिक व्यास और नाममात्र दीवार मोटाई | |
| आंतरिक व्यास और न्यूनतम दीवार मोटाई | |
| लम्बाई | विशिष्ट या यादृच्छिक |
| समाप्त समाप्त | |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आपकी भुगतान अवधि के बारे में क्या?
एकः आम तौर पर टी/टी या एल/सी, 30% जमा और 70% डिलीवरी से पहले।
प्रश्नः आपकी मानक वितरण तिथि के बारे में क्या?
उत्तर: जमा प्राप्त करने के 30 दिन बाद
प्रश्नः आपकी क्षमता के बारे में क्या?
उत्तर: स्टील पाइपों के लिए 50,000 टन प्रति माह, 600,000 टन प्रति वर्ष। पाइप फिटिंग के लिए 30,000 टन प्रति वर्ष
प्रश्नः आपके पैकेज के बारे में क्या?
एकः आम तौर पर ग्राहक के अनुरोध के अनुसार।
सामान्य पैकिंग जानकारी: बंडलों में छोटा आकार, थोक में बड़ा आकार, दोनों छोरों को बचाने के लिए प्लास्टिक टोपी के साथ कुछ आकार, समुद्री उपयोग योग्य पैकेजिंग।
प्रश्न: आपके मुख्य बाजार और मुख्य ग्राहक कौन से हैं?
एः हमारे पास स्टील पाइप और पाइप फिटिंग पर 12 साल का अनुभव है। हमारे मुख्य बाजार में चीन, सिंगापुर आदि शामिल हैं। मुख्य ग्राहकों में एचवाईएसटी, केपल समूह आदि शामिल हैं।
प्रश्न: यदि उत्पादों में गुणवत्ता की समस्या होती है, तो आप इससे कैसे निपटेंगे?
एकः हम अपनी सभी गुणवत्ता की समस्याओं के लिए जिम्मेदार होंगे.
प्रश्न: आपसे सटीक मूल्य/उद्धरण कैसे प्राप्त करें?
एकः कृपया हमें नीचे विवरण बताएं और हम आपको जल्द से जल्द अपना उद्धरण भेज देंगेः
1) पाइप का बाहरी व्यास
2) दीवार की मोटाई
3) अनुभाग का आकार (गोल, वर्ग आदि)
4) प्रत्येक पाइप की लंबाई
5) स्टील ग्रेड
6) मानक (जैसेः एपीआई 5एल)
7) आदेश मात्रा
8) नाम (BK, BKW आदि)
9) व्यापारिक शर्तें
नोटः अधिक विस्तृत जानकारी आपने स्पष्ट की, अधिक सटीक मूल्य हमने प्रदान किया।
