|
उत्पाद विवरण:
|
| चौड़ाई: | 1000-2000 मिमी | लंबाई: | 2000-6000 मिमी |
|---|---|---|---|
| मोटाई: | 1.0-50 मिमी | श्रेणी: | एसयूएस310एस 1.4845 |
| सतह: | 2बी नंबर 1 | स्थिति: | हॉट रोल्ड कोल्ड रोल्ड |
| प्रमुखता देना: | उच्च तापमान प्रतिरोधी स्टेनलेस स्टील प्लेट,गर्म लुढ़का हुआ SUS 310S स्टील प्लेट,डीआईएन 1.4845 स्टेनलेस स्टील प्लेट |
||

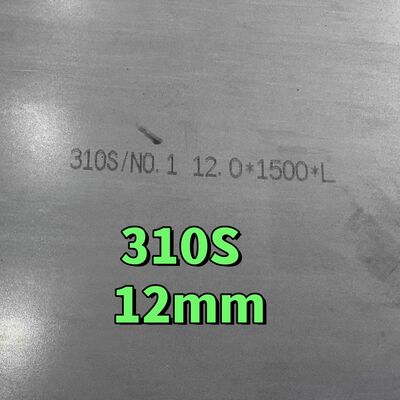

उच्च तापमान प्रतिरोधी हॉट रोल्ड DIN 1.4845 SUS 310S AISI 310S INOX स्टेनलेस स्टील प्लेट 12*1500
मिश्र धातु 310 (यूएनएस एस31000) एक ऑस्टेनिटिक स्टेनलेस स्टील है जिसे उच्च तापमान संक्षारण प्रतिरोधी अनुप्रयोगों में उपयोग के लिए विकसित किया गया है। मिश्र धातु हल्के चक्रीय परिस्थितियों में 2010oF (1100oC) तक ऑक्सीकरण का प्रतिरोध करती है।
इसकी उच्च क्रोमियम और मध्यम निकल सामग्री के कारण, मिश्र धातु 310 सल्फाइडेशन के प्रति प्रतिरोधी है और इसका उपयोग मध्यम कार्बराइजिंग वातावरण में भी किया जा सकता है।
थर्मल प्रक्रिया उपकरणों के अधिक गंभीर कार्बराइजिंग वातावरण के लिए आमतौर पर 330 (यूएनएस एन08330) जैसे निकल मिश्र धातुओं की आवश्यकता होती है। मिश्र धातु 310 का उपयोग थोड़ा ऑक्सीकरण, नाइट्राइडिंग, सीमेंटिंग और थर्मल साइक्लिंग अनुप्रयोगों में किया जा सकता है, हालांकि, अधिकतम सेवा तापमान कम होना चाहिए। मिश्र धातु 310 का उपयोग क्रायोजेनिक अनुप्रयोगों में भी कम चुंबकीय पारगम्यता और -450oF (-268oC) तक की कठोरता के साथ किया जाता है। 1202 - 1742oF (650 - 950oC) के बीच गर्म करने पर मिश्र धातु सिग्मा चरण अवक्षेपण के अधीन होती है। 2012 - 2102oF (1100 - 1150oC) पर एक समाधान एनीलिंग उपचार कठोरता की एक डिग्री बहाल करेगा।
310S (UNS S31008) मिश्र धातु का निम्न कार्बन संस्करण है। इसका उपयोग निर्माण में आसानी के लिए किया जाता है। 310H (UNS S31009) एक उच्च कार्बन संशोधन है जिसे बेहतर रेंगना प्रतिरोध के लिए विकसित किया गया है। अधिकांश मामलों में प्लेट के दाने का आकार और कार्बन सामग्री 310S और 310H दोनों आवश्यकताओं को पूरा कर सकती है।
मिश्र धातु 310 को मानक दुकान निर्माण प्रथाओं द्वारा आसानी से वेल्ड और संसाधित किया जा सकता है।
एएसटीएम......ए 240
एएसएमई........एसए 240
एम्स...........5521
गीला संक्षारण
मिश्र धातु 310 को गीले संक्षारक वातावरण में सेवा के लिए डिज़ाइन नहीं किया गया है। उच्च कार्बन सामग्री, जो रेंगने के गुणों को बढ़ाने के लिए मौजूद है, जलीय संक्षारण प्रतिरोध पर हानिकारक प्रभाव डालती है। उच्च तापमान पर लंबे समय तक संपर्क में रहने के बाद मिश्रधातु में अंतरकणीय क्षरण का खतरा होता है। हालाँकि, इसकी उच्च क्रोमियम सामग्री (25%) के कारण, मिश्र धातु 310 अधिकांश गर्मी प्रतिरोधी मिश्र धातुओं की तुलना में अधिक संक्षारण प्रतिरोधी है।
उच्च तापमान संक्षारण
मिश्र धातु 310 की उच्च क्रोमियम (25%) और सिलिकॉन (0.6%) सामग्री इसे अधिकांश सेवा वातावरणों में उच्च तापमान संक्षारण के प्रति अधिक प्रतिरोधी बनाती है। ऑपरेटिंग तापमान नीचे सूचीबद्ध हैं।
ऑक्सीकरण की स्थिति (अधिकतम सल्फर सामग्री - 2 ग्राम/एम3)
1922°F (1050°C) निरंतर सेवा
2012°F (1100°C) अधिकतम तापमान
ऑक्सीकरण की स्थिति (अधिकतम सल्फर 2 ग्राम/एम3 से अधिक)
1742°F (950°C) अधिकतम तापमान
निम्न ऑक्सीजन वातावरण (अधिकतम सल्फर सामग्री - 2 ग्राम/घन मीटर)
1832°F (1000°C) अधिकतम तापमान
नाइट्राइडिंग या कार्बराइजिंग वातावरण
1562 - 1742°F (850 - 950°C) अधिकतम
मिश्र धातु कम करने में मिश्र धातु 600 (यूएनएस एन06600) या मिश्र धातु 800 (यूएनएस एन08800) जितना अच्छा प्रदर्शन नहीं करती है,
नाइट्राइडिंग या कार्बराइजिंग वातावरण, लेकिन यह इन स्थितियों में अधिकांश गर्मी प्रतिरोधी स्टेनलेस स्टील्स से बेहतर प्रदर्शन करता है।
विशिष्ट रेंगने वाले गुण
| तापमान | क्रीप स्ट्रेन (एमपीए) | रेंगना टूटना (एमपीए) | |||||
|---|---|---|---|---|---|---|---|
| डिग्री सेल्सियस | °F | 1000 एच | 10000 एच | 100000 एच | 1000 एच | 10000 एच | 100000 एच |
| 600 | 1112 | 120 | 100 | 40 | 200 | 140 | 80 |
| 700 | 1292 | 50 | 35 | 20 | 80 | 45 | 20 |
| 800 | 1472 | 20 | 10 | 8 | 35 | 20 | 8 |
| 900 | 1652 | 10 | 6 | 3 | 15 | 10 | 5 |
| 1000 | 1832 | 5 | 3 | 1.5 | 9 | 4 | 2 |
वज़न % (सभी मान अधिकतम हैं जब तक कि कोई सीमा अन्यथा इंगित न की गई हो)
| तत्व | 310 | 310एस | 310एच |
|---|---|---|---|
| क्रोमियम | 24.0 मिनट-26.0 अधिकतम। | 24.0 मिनट-26.0 अधिकतम। | 24.0 मिनट-26.0 अधिकतम। |
| निकल | 19.0 मिनट-22.0 अधिकतम। | 19.0 मिनट-22.0 अधिकतम। | 19.0 मिनट-22.0 अधिकतम। |
| कार्बन | 0.25 | 0.08 | 0.40 मिनट. - 0.10 अधिकतम. |
| मैंगनीज | 2.00 | 2.00 | 2.00 |
| फास्फोरस | 0.045 | 0.045 | 0.045 |
| गंधक | 0.030 | 0.030 | 0.030 |
| सिलिकॉन | 1.50 | 1.50 | 0.75 |
| लोहा | संतुलन | संतुलन | संतुलन |
68°F (20°C) पर विशिष्ट मान
| नम्य होने की क्षमता 0.2% ऑफसेट |
परम तन्यता ताकत |
बढ़ाव 2 इंच में. |
कठोरता | ||
|---|---|---|---|---|---|
| पीएसआई (न्यूनतम) | (एमपीए) | पीएसआई (न्यूनतम) | (एमपीए) | % (न्यूनतम) | (अधिकतम) |
| 35,000 | 245 | 80,000 | 550 | 45 | 217 ब्रिनेल |
मिश्र धातु 310 को मानक दुकान निर्माण प्रथाओं द्वारा आसानी से वेल्ड और संसाधित किया जा सकता है।
1742 - 2192°F (950 - 1200°C) पर समान रूप से गरम करें। 1832 - 2101°F पर अंतिम तापमान गर्म करने के बाद (
1000 - 1150 डिग्री सेल्सियस) के बाद तेजी से शमन की सिफारिश की जाती है।
मिश्र धातु काफी लचीला है और 316 के समान तरीके से बनता है। उच्च तापमान के लंबे समय तक संपर्क के साथ टुकड़ों का ठंडा निर्माण अनुशंसित नहीं है क्योंकि मिश्र धातु कार्बाइड अवक्षेपण और सिग्मा चरण अवक्षेपण के अधीन है।
मिश्र धातु 310 को TIG, PLASMA, MIG, SMAW, SAW और FCAW सहित अधिकांश मानक प्रक्रियाओं द्वारा आसानी से वेल्ड किया जा सकता है।
ध्यान दें: इस उत्पाद डेटा शीट में दी गई जानकारी और डेटा हमारे सर्वोत्तम ज्ञान और विश्वास के अनुसार सटीक हैं, लेकिन केवल सूचनात्मक उद्देश्यों के लिए हैं, और बिना किसी सूचना के किसी भी समय संशोधित किए जा सकते हैं। सामग्रियों के लिए सुझाए गए अनुप्रयोगों का वर्णन केवल पाठकों को अपना मूल्यांकन और निर्णय लेने में मदद करने के लिए किया गया है, और ये न तो गारंटी हैं और न ही इन्हें इन या अन्य अनुप्रयोगों के लिए उपयुक्तता की व्यक्त या निहित वारंटी के रूप में माना जाना चाहिए।
व्यक्ति से संपर्क करें: Mr. Gao Ben
दूरभाष: +86-18068357371
फैक्स: 86-0510-88680060
Hindi
